架空地线卧式拉力试验机以下列标准为依据进行企划：

GB/T 228.1-2010 《金属材料 拉伸试验 第1部分 室温试验方法》

GB/T 2611-2007 《试验机 通用技术要求》

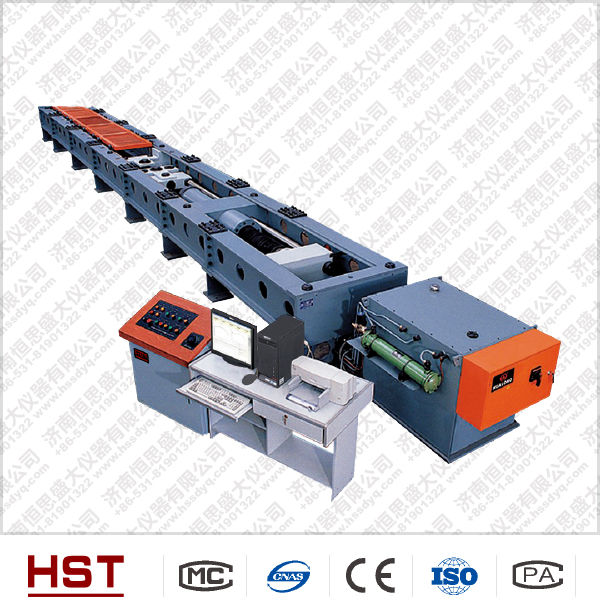

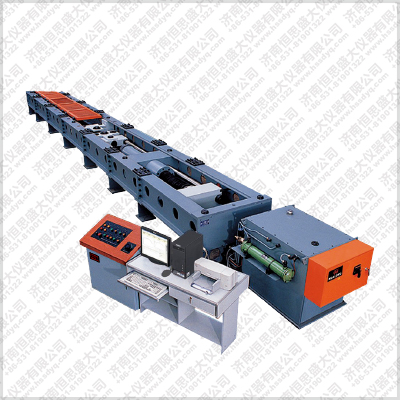

架空地线卧式拉力试验机简介：

高压系统为伺服系统，采用伺服阀控制，并采用差动油路系统，在满足试验要求的情况下，可以限度的节约试验的准备时间。泵站配置不大于5μ精密滤油器；采用压力跟随系统，随着负荷的增加，液压系统的压力同时增大，保证了加荷速度的稳定；溢流阀控制系统的压力，具有安全?；ぷ饔?；整套系统按照节能、布局简洁的原则进行设计；油箱配电子式油温油位计、高压滤油器、空气滤清器等并带有油温、液位、油阻?；び胫甘咀爸?，根据油路的使用要求，油源预留水冷接口（蓄水池等水冷装置由用户自备）。

架空地线卧式拉力试验机产品参数：

负荷： 1500kN

结构形式： 单出杆双作用油缸框架结构

试验操作高度： 500mm

驱动控制方式： 微机控制电液伺服

试验类型： 常温金属拉伸等

过载保护： 105％过载?；?无变形、无机械损伤)

整机噪声： 不超过70dB

负荷示值准确度： 优于示值的±1%

负荷分辨率： 500000码，且全程分辨率不变

力值测力范围： 2%～100%FS（4kN～200kN，全程不分档）

负荷控制精度： 优于示值的±1%

应力控制精度： 优于示值的±1%

位移示值准确度： 优于示值的±1%

位移分辨率： 0.001mm

位移控制精度（速度）: 优于示值的±1%

活塞向移动速度范围： 0-50mm/min满负荷无极调速

活塞空载移动速度： 不小于100mm/min,并任意可调

活塞行程： 1000 mm

拉伸空间： 8500mm

试验宽度： 550 mm

拉伸空间中心高度： 500 mm

主机外形尺寸： 约7400×700×500（长×宽×高）

控制柜外形尺寸(mm)： 约1100×700×930
